压差旁通阀在中央空调冷水系统中有着重要的作用，其压差设定值取值的合理性直接决定整个冷水系统的稳定性。本文对中央空调冷水系统的压差旁通阀压差设定取值进行分析。

一、压差旁通阀介绍

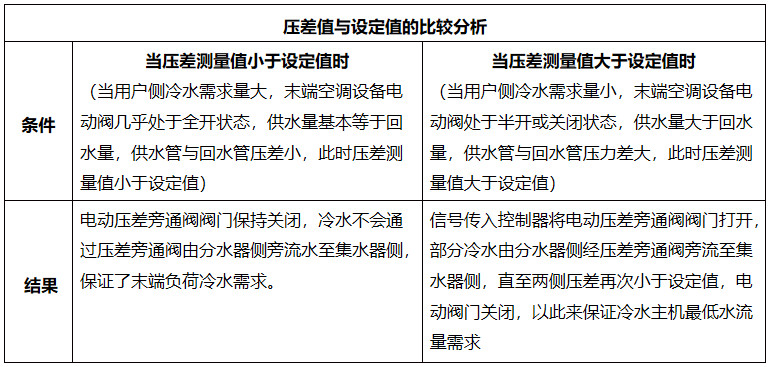

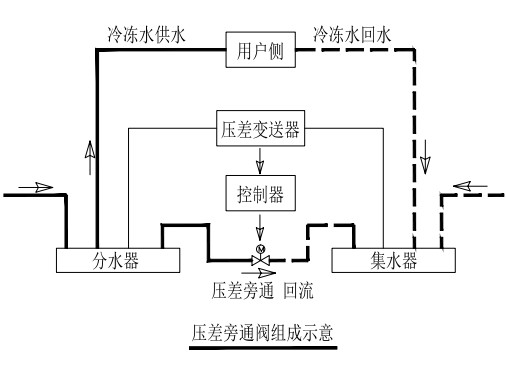

上图为典型的压差旁通阀的组成示意。压差旁通阀由压差变送器、控制器及电动阀门组成。压差变送器测得分水器侧（冷冻水供水侧）与集水器侧（冷冻水回水侧）之间的压差值与设定值的比较分析：

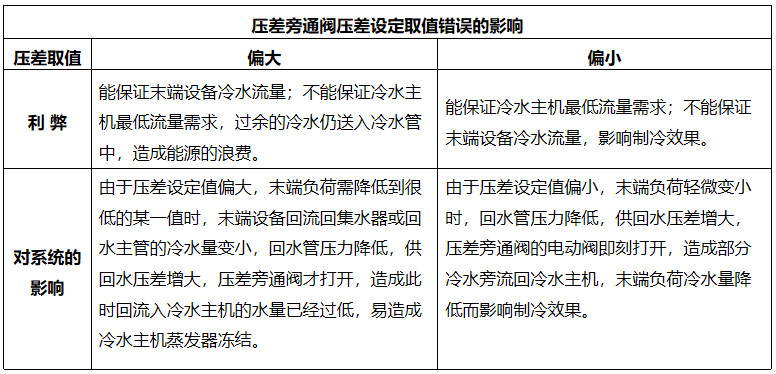

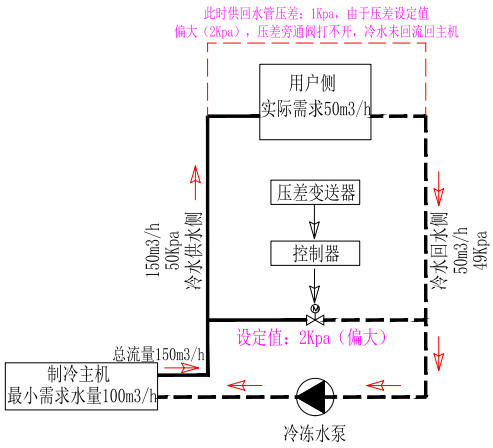

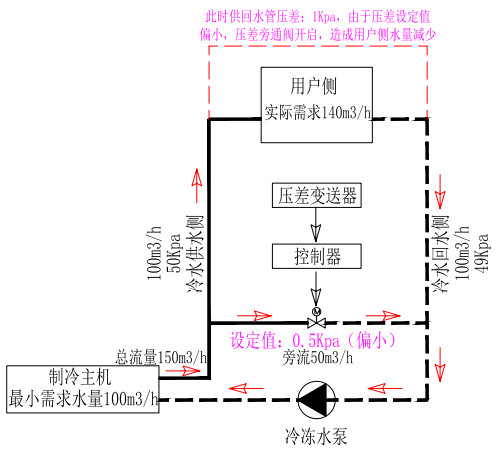

二、压差旁通阀压差设定取值错误的影响

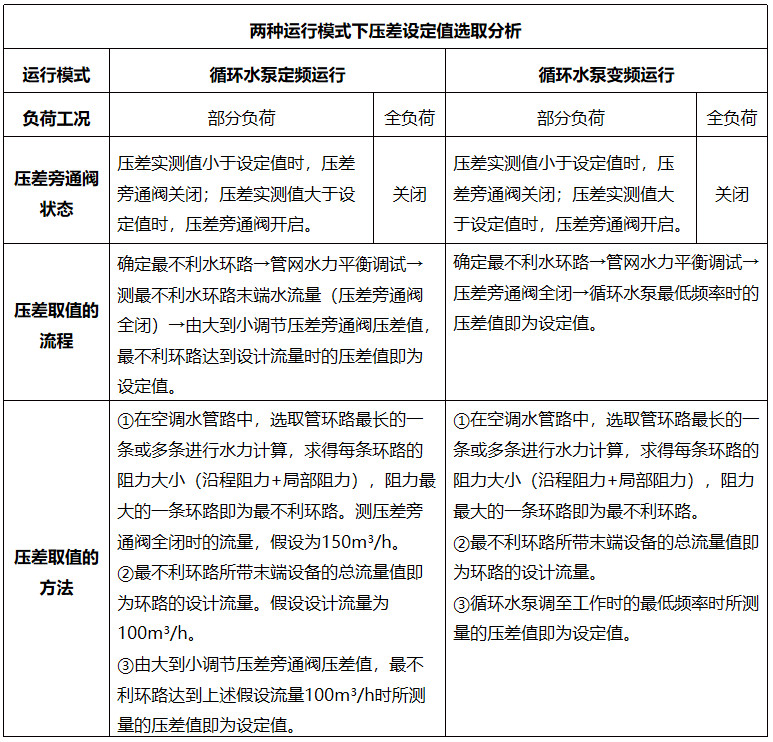

三、压差旁通阀压差设定值选取分析

中央空调冷水系统中的循环水泵有定频和变频两种运行模式，两种模式下压差旁通阀压差设定值取值方式有所不同，取值分析如下：

结语：压差旁通阀压差的取值要根据具体系统分析，不能一概而论，应根据空调水系统水泵对应的运行模式来分析，定频系统运行时，根据满足最不利环路流量时对应的压差值来设定压差旁通阀的设定值，变频系统运行时，根据水泵变频的最低频率对应的压差值来设置。只有通过上述方式取值，才能既保证主机最小流量，防止主机蒸发器冻结，又保证末端负荷所需求的最低流量需求。
