进入洁净厂房需更衣换鞋，以保证洁净要求。换鞋区属于封闭空间，通过机械排风系统将鞋柜的气味排出，在高频率的通风换气次数下，使鞋柜长期处于负压，鞋柜的气味不会扩散到人员活动的空间，能及时排至室外。本文将探讨换鞋区的排风设计方式。

一、换鞋区的布置情况

洁净厂房配套的换鞋区鞋柜一般可靠墙设置或排列在房间中央，鞋柜之间的通道间距应符合人体工学；主过道需要满足消防疏散尺寸（根据项目情况而定）；单项开启柜门过道不低于1.2m；双向开启柜门过道不低于1.5m；有矮凳单项开启柜门过道不低于1.4m；有矮凳双向开启柜门过道不低于1.8m。鞋柜整体高度为1.8~2m，靠墙鞋柜厚度为0.4m，房间中央的鞋柜的厚度为0.4m*2，鞋柜的整体长度需根据房间布局而定。每格鞋柜的尺寸为0.4m*0.4m*0.45m。

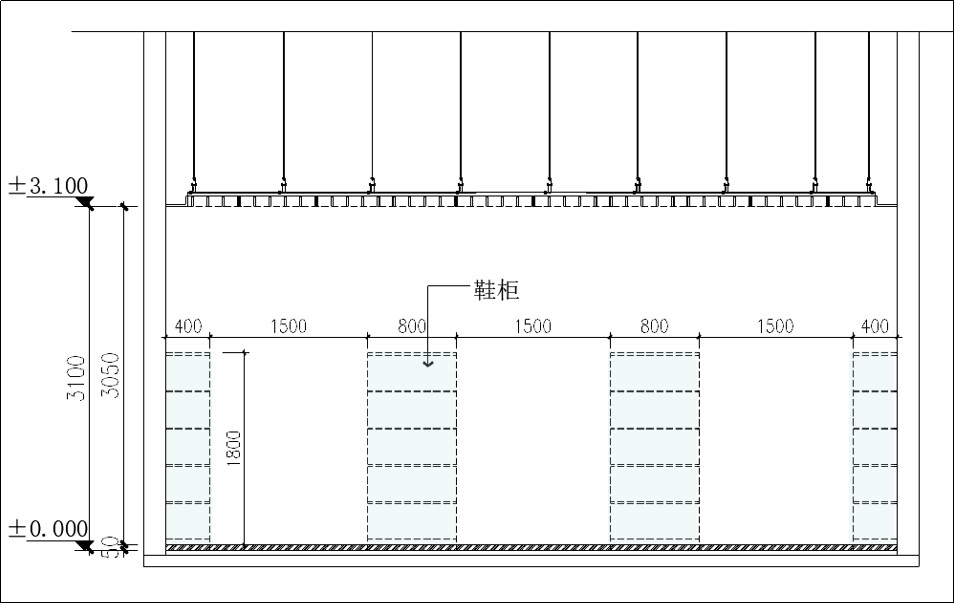

（1）鞋柜立面布置图

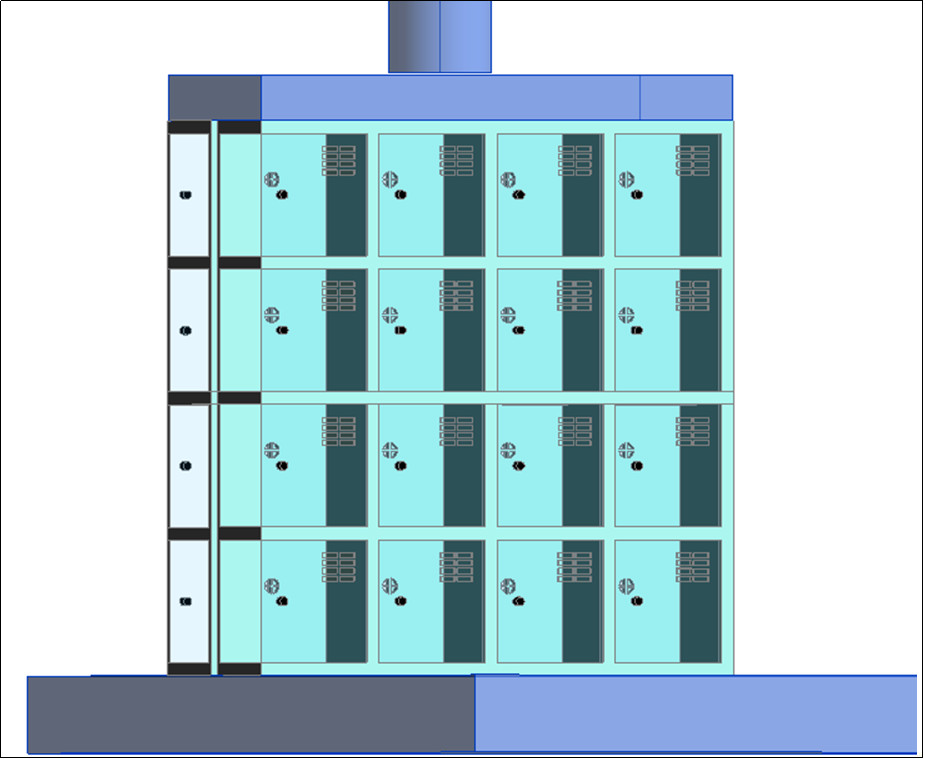

（2）鞋柜大样图

二、换鞋区的排风量计算

1、鞋柜排风量G1（m³/h）：

式中  D—每格鞋柜开孔直径，m；

        v—通过圆孔的风速，m/s；

        S—鞋柜层数，取4~5层；

        N—鞋柜组数，组。

例如：根据平面布置图鞋柜的分布情况，统计鞋柜格子总数N组，S层，每格圆孔直径为D=DN50，圆孔的风速V=2.5~3m/s，即可得出鞋柜的排风量G1。

2、换鞋区人员活动空间的排风量G2（m³/h）：

式中  n—空间的换气次数，次/h;

        V—房间容积，m³；

        其中n换气次数≥1次进行选取。

        出自《实用供热空调设计手册》通风换气次数，表9.3-2。

3、换鞋区总排风量G=G1+G2；

4、换鞋区补风量G_补按照总排风量的80%进行选取，即G_补=G*80%。

三、换鞋区的排风管设计

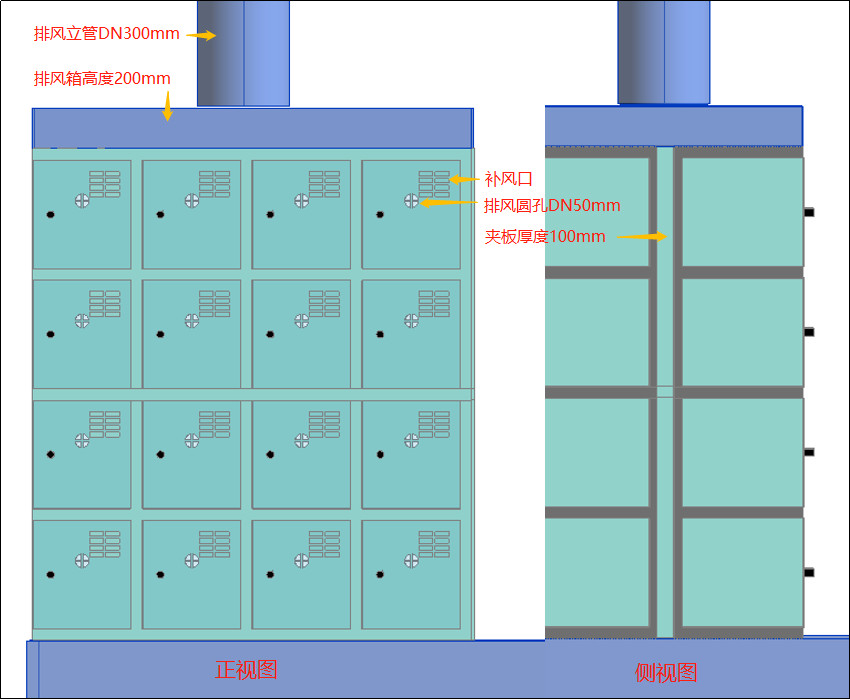

(1)鞋柜的正视图和侧视图

(2)鞋柜立体图

（3）平面布置图

大型换鞋区的排风量很大，排风主管布置在天花上方暗装，排风主管分布需合理，尽量设置在鞋柜的正上方或者鞋柜通道之间，便于下接排风立管。排风立管接到鞋柜正上方的风箱，风箱与鞋柜的背面的夹板连通，然后每格鞋柜有个小圆孔又与夹板连通，这样既能保证每个格子进行无死角的排风，又能使鞋柜内部产生有序的气流组织，把异味和湿气及时排出。

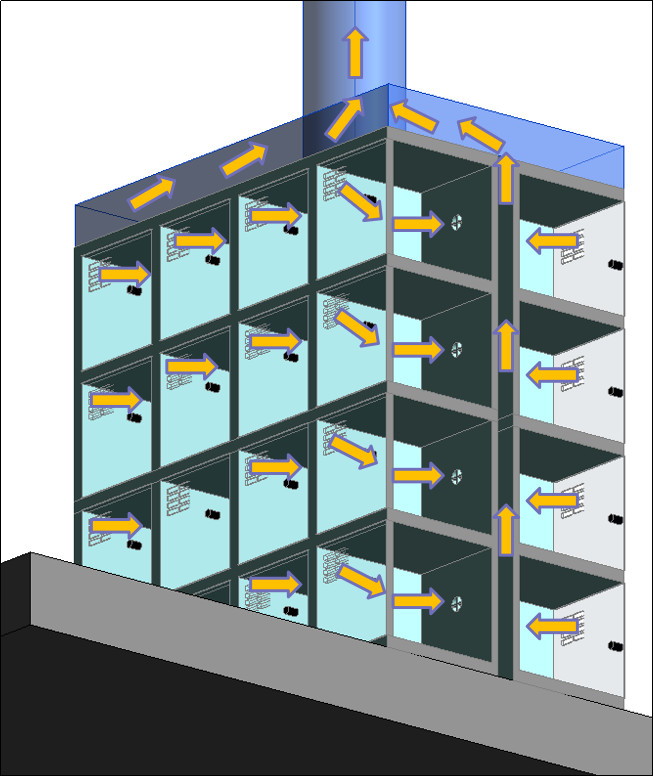

(4)鞋柜排风气流组织示意图

结语：采用机械排风的方式，可以有效的把鞋柜内部的异味和湿气及时排出，保证鞋柜内部的空气品质。同时机械补风系统设置在人员活动区域，保证进入换鞋区和打开鞋柜的工作人员有相对舒适的体验。
