三相配电系统中一般采用“3+2”或者“4+1”线芯的电缆，“3+2”的电缆中N线（零线）线径约等于L线（火线）线径的一半，“4+1”的电缆中，N线线径与L线线径一致。锂离子电池工厂化成、分容工序配电系统中的N线电缆线径应根据其设备的实际特性进行选择。

一、化成、分容工序配电系统中的重要设备：整流器

化成、分容是锂离子电池生产中后段工序中的关键环节，锂离子电池工厂的化成工序是通过充电的方式实现电池的初始化，使电池的活性物质激活。分容工序是为了检测满充时电池的放电容量，检测过程中需对锂离子电池进行多次充放电。

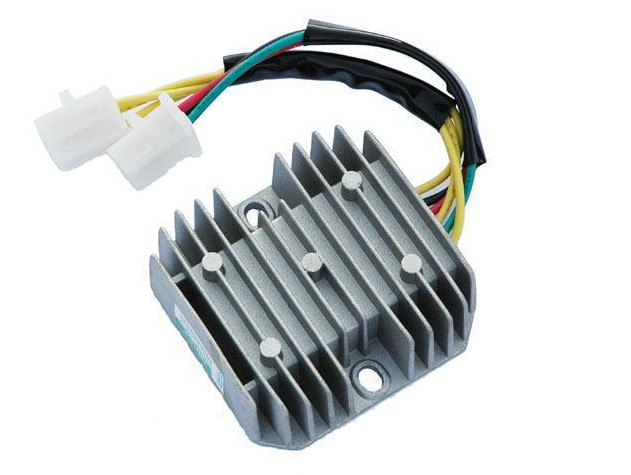

化成、分容设备的输入电压为220V交流电，而输出工作电压为24V直流电，故需配置整流器将交流电转换成直流电。整流器为非线性负载设备。

二、N线线径的影响因素：三次谐波

由于电压是正弦波，当作用于非线性负载设备时，电流不会与电压同步变化，即产生的电流为非正弦波。非正弦波被归类为谐波，因此，使用非线性负载设备时会产生谐波。

因整流器是非线性负载设备，当电流流经整流器时会产生三次谐波，所谓三次谐波是指谐波波频是基波的三倍。国家电网规定基波频率为50Hz，那么3次谐波为150Hz。

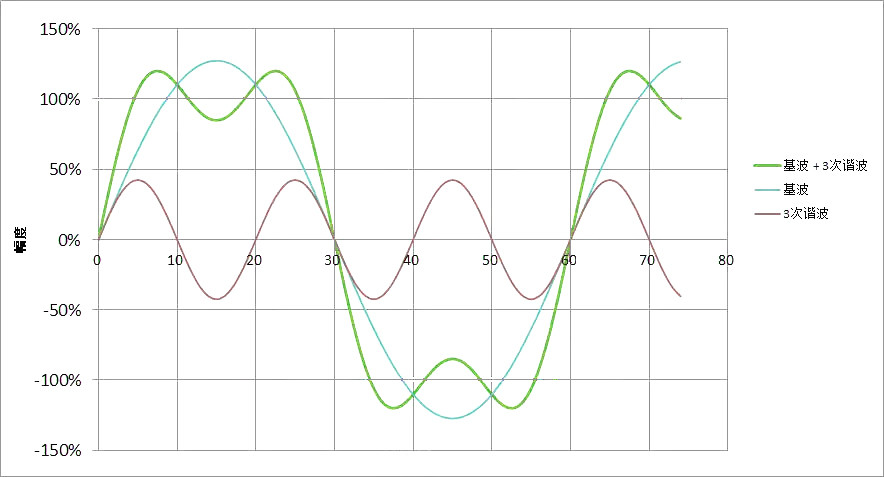

三次谐波属于零序谐波，会与电力系统中的基波叠加，造成波形的畸变。三次谐波电流因为相位角呈360°（正常电流相位角呈120°），所以无法在N线上进行矢量抵消，从而叠加在N线上，导致N线上产生电流且电流有可能较大，进而导致N线电缆发热，甚至引起火灾。

三、化成、分容工序配电系统中N线线径的选择

根据《低压配电设计规范》GB50054-2011-3.2.9条规定：在三相四线制线路中存在谐波电流时，计算中性导体（N线）的电流应该计入谐波电流的效应。当中性导体（N线）电流大于相导体（L线）电流时，电缆线径应该按照N线电流选择。

因为化成、分容工序配电设备中存在大量整流器，会产生大量的三次谐波，导致N线电流较大，甚至可能会大于L线电流，所以，为了保证用电安全，N线线径应该根据N线电流大小选择且不小于L线线径。

结语：电缆线径选择不合理，轻则增加建设成本，重则有可能造成严重的火灾事故，带来巨大的安全隐患。因此，在锂离子电池工厂化成、分容工序配电系统中，N线电缆线径选择应该考虑三次谐波的影响，根据其电流大小选择且不小于L线线径。
